Nắp quy lát (hay còn gọi là nắp máy, đầu bò) là một trong những thành phần cấu tạo phức tạp và quan trọng bậc nhất của động cơ đốt trong trên xe nâng, đóng vai trò như “mái nhà” che chắn buồng đốt. Với kinh nghiệm phân phối và dịch vụ kỹ thuật cho hàng nghìn đầu xe nâng Hangcha trên toàn quốc, Thiên Sơn Forklift sẽ cùng bạn đi sâu phân tích về cấu tạo kỹ thuật cũng như các dấu hiệu cảnh báo hư hỏng của bộ phận này để có biện pháp phòng ngừa kịp thời.
Nội dung bài viết
Nắp quy lát là gì trong động cơ học?
Về mặt kỹ thuật, nắp quy lát (Cylinder Head) là một khối kim loại đúc nguyên khối được lắp ghép chặt chẽ lên phía trên của thân máy (Cylinder Block) thông qua các bu lông cường độ cao. Nhiệm vụ chính của nó là cùng với đỉnh piston và thành xi lanh tạo thành một buồng đốt kín khít, nơi diễn ra quá trình nén và nổ của hỗn hợp nhiên liệu – không khí.
Không chỉ đơn thuần là nắp đậy, nắp quy lát còn chứa đựng hệ thống phân phối khí (xupap nạp/xả, lò xo, trục cam), hệ thống đánh lửa (bugi – với xe xăng) hoặc hệ thống phun nhiên liệu (kim phun – với xe dầu Diesel). Bên trong thân nắp còn có các áo nước làm mát và đường dẫn dầu bôi trơn chằng chịt để giải nhiệt cho các chi tiết máy đang hoạt động ở nhiệt độ hàng nghìn độ C.

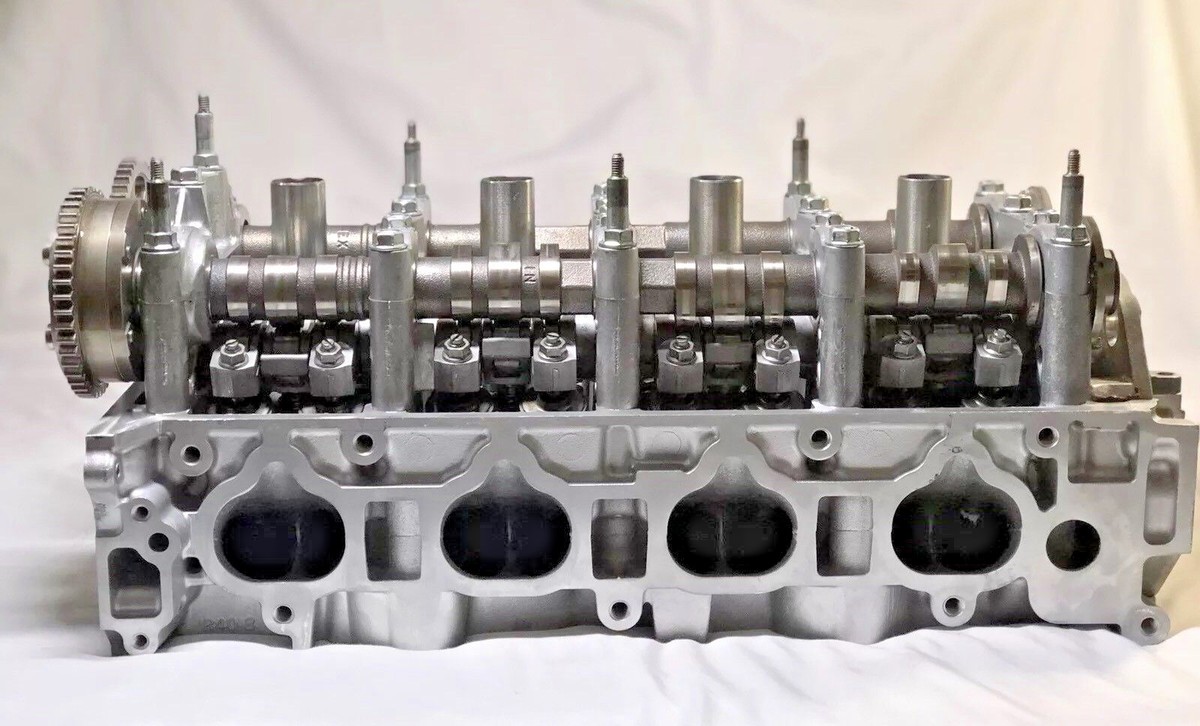

Phân loại vật liệu chế tạo nắp quy lát
Vật liệu chế tạo nắp quy lát ảnh hưởng rất lớn đến đặc tính vận hành của động cơ. Hiện nay có hai loại vật liệu phổ biến nhất.
Nắp quy lát bằng gang đúc (Cast Iron)
Đây là vật liệu truyền thống, thường thấy trên các dòng xe nâng đời cũ hoặc xe tải trọng lớn. Ưu điểm của gang là độ cứng rất cao, chịu được áp suất nén lớn và ít bị biến dạng nhiệt. Tuy nhiên, nhược điểm là trọng lượng nặng và khả năng tản nhiệt kém, khiến động cơ dễ bị nóng máy nếu hoạt động liên tục.
Nắp quy lát bằng hợp kim nhôm (Aluminum Alloy)
Hầu hết các dòng xe nâng hiện đại ngày nay, bao gồm xe nâng Hangcha, đều sử dụng nắp quy lát bằng hợp kim nhôm. Nhôm có trọng lượng nhẹ hơn gang rất nhiều, giúp giảm tổng trọng lượng xe. Đặc biệt, khả năng dẫn nhiệt của nhôm tốt hơn gấp 3 lần so với gang, giúp giải nhiệt buồng đốt nhanh chóng, cho phép tăng tỷ số nén để đạt công suất lớn hơn mà không lo bị kích nổ. Tuy nhiên, nhôm dễ bị giãn nở nhiệt nên đòi hỏi quy trình siết ốc phải cực kỳ chuẩn xác để tránh cong vênh.
Cấu tạo chi tiết của cụm nắp quy lát
Một cụm nắp quy lát hoàn chỉnh là một tổ hợp cơ khí chính xác bao gồm các thành phần sau.
Bề mặt lắp ghép và buồng đốt
Mặt dưới của nắp quy lát được gia công phẳng tuyệt đối để ép chặt lên thân máy. Phần lõm vào tạo thành đỉnh của buồng đốt (buồng cháy). Hình dạng của buồng đốt này quyết định khả năng xoáy lốc của dòng khí nạp và hiệu suất cháy sạch của nhiên liệu.
Hệ thống đường nạp và đường xả
Bên trong nắp quy lát đúc sẵn các đường dẫn khí (Port). Đường nạp dẫn không khí sạch từ cổ hút vào xi lanh, còn đường xả dẫn khí cháy ra ống pô. Hình dáng khí động học của các đường này ảnh hưởng lớn đến công suất động cơ.
Áo nước làm mát và đường dầu
Hệ thống áo nước bao quanh các xupap và buồng đốt để lấy đi nhiệt lượng dư thừa. Các đường dầu nhỏ dẫn nhớt từ thân máy lên bôi trơn cho trục cam và cò mổ xupap, sau đó hồi về cacte qua các lỗ thoát lớn.
Gioăng quy lát (Head Gasket)
Đây là chi tiết làm kín nằm giữa nắp quy lát và thân máy. Gioăng quy lát (thường làm bằng thép đa lớp hoặc amiang lõi thép) có nhiệm vụ ngăn chặn khí cháy áp suất cao thoát ra ngoài, đồng thời ngăn nước làm mát và dầu nhớt rò rỉ vào buồng đốt hoặc lẫn lộn vào nhau.
5 Dấu hiệu nhận biết nắp quy lát đang bị hư hỏng
Hư hỏng ở nắp quy lát thường rất nghiêm trọng và tốn kém chi phí sửa chữa. Doanh nghiệp cần lưu ý các dấu hiệu sớm sau đây để xử lý kịp thời.
Động cơ bị quá nhiệt liên tục (Sôi nước)
Khi nắp quy lát bị cong vênh do sốc nhiệt hoặc gioăng quy lát bị thổi, khí cháy nóng từ buồng đốt sẽ sục vào hệ thống làm mát, làm nước nóng lên rất nhanh và sôi sùng sục trào ra ngoài bình phụ. Kim nhiệt độ trên taplo luôn chỉ ở vạch đỏ dù quạt gió vẫn quay.
Nước làm mát bị hao hụt nhanh chóng
Nếu bạn phải châm nước làm mát hàng ngày mà không thấy rò rỉ bên ngoài, rất có thể nắp quy lát đã bị nứt ngầm bên trong. Nước làm mát bị hút vào buồng đốt và bốc hơi theo đường ống xả ra ngoài môi trường.
Khói trắng dày đặc ở ống xả
Đây là hệ quả của việc nước làm mát lọt vào buồng đốt. Khi động cơ hoạt động, nước bị đốt nóng biến thành hơi nước màu trắng đục thoát ra ống pô, kèm theo mùi hôi lạ. Hiện tượng này thường thấy rõ nhất khi mới khởi động máy buổi sáng.
Dầu nhớt bị biến chất (Màu cafe sữa)
Khi gioăng quy lát bị hỏng hoặc nắp quy lát bị nứt ở vách ngăn giữa đường dầu và đường nước, nước làm mát sẽ xâm nhập vào đường dầu bôi trơn. Hỗn hợp dầu và nước khi bị khuấy trộn sẽ tạo thành dung dịch nhũ tương màu vàng kem hoặc cafe sữa. Dầu này mất hoàn toàn khả năng bôi trơn, gây mài mòn bạc biên và trục cơ rất nhanh.
Động cơ rung giật, bỏ máy
Khi độ kín khít của buồng đốt không còn được đảm bảo do hở gioăng hoặc nứt nắp quy lát, áp suất nén sẽ bị thất thoát (tụt hơi). Điều này khiến động cơ nổ không đều, rung giật mạnh, yếu hơi và dễ chết máy khi chạy ở vòng tua thấp.
Nguyên nhân chính gây hỏng nắp quy lát
Nguyên nhân phổ biến nhất là do quá nhiệt (Overheating). Khi xe nâng bị hết nước làm mát, hỏng bơm nước hoặc đứt dây curoa, nhiệt độ động cơ tăng vọt làm biến dạng bề mặt nhôm của nắp quy lát, gây cong vênh. Ngoài ra, việc siết ốc nắp quy lát không đúng lực hoặc không đúng trình tự cũng gây ra ứng suất dư làm nứt nắp sau một thời gian sử dụng.
Sửa chữa nắp quy lát đòi hỏi kỹ thuật viên có tay nghề cao và máy móc cơ khí chính xác. Tại Thiên Sơn Forklift, quy trình xử lý bao gồm các bước: Tháo rã và vệ sinh sạch sẽ bằng hóa chất chuyên dụng; Kiểm tra độ phẳng bề mặt bằng thước lá và đèn soi; Kiểm tra vết nứt ngầm bằng phương pháp thẩm thấu từ tính hoặc áp suất nước.
Nếu nắp quy lát chỉ bị cong nhẹ, chúng tôi sẽ tiến hành phay mặt phẳng (doa mặt máy) để phục hồi độ kín khít. Nếu bị nứt hoặc ăn mòn quá giới hạn, giải pháp thay thế nắp mới chính hãng là bắt buộc để đảm bảo an toàn. Chúng tôi cung cấp đầy đủ phụ tùng nắp máy, gioăng quy lát, xupap cho các dòng động cơ Xinchai, Isuzu, Mitsubishi lắp trên xe nâng.
Nắp quy lát là trái tim của hệ thống buồng đốt, quyết định sức mạnh và độ bền của xe nâng. Việc thường xuyên kiểm tra nước làm mát, thay dầu định kỳ và không ép xe hoạt động quá tải khi nhiệt độ cao là cách tốt nhất để bảo vệ chi tiết đắt tiền này. Nếu bạn phát hiện bất kỳ dấu hiệu bất thường nào như sôi nước hay dầu lẫn nước, hãy liên hệ ngay với Công ty Cổ phần Xe nâng Thiên Sơn qua Hotline 0969.446.928 để được đội ngũ kỹ thuật hỗ trợ kiểm tra và xử lý triệt để các vấn đề liên quan đến nắp quy lát.
